3 "V Wire Wrap Johnson Wasserschirm Rohr mit glatter Filtrationsoberfläche
Edelstahl-Vie geschärften Draht / Wickeldraht, Johnson Screeen, Wasserbrunnen-Bildschirm / Stange basierte Draht gewickelt Schirm, Keildraht-Bildschirm, umgekehrten Keildraht-Bildschirm, Staubfreiheit Stahl Siebrohr,V-Draht-Schlittschlauch, perfekt runde Brunnen-Schirmrohr, Entwässerungs-Brunnen-Schirm, Entwässerungs-Schirmplatte, Keildrahtgitter, V-Draht-Flachplatte, Schirmdüse, Wasser- und Gassiegeldüse,Filterdüse aus Edelstahl, Keildrahtstützgitter, Siebbiegelplatte, V-Drahtschirme, ARC-Schirm, Filterbodendüse, Seitenschirme aus Edelstahl, Keildrahtfilterkerzen, Drehtrommelschirme, Siebzylinder,Sandkontrollschirm für Brunnen, Ölbohrschirm, Stang-basierte, kontinuierliche Schlitzschirme, Kopf- und Hubseiten und Hubradialseiten usw.

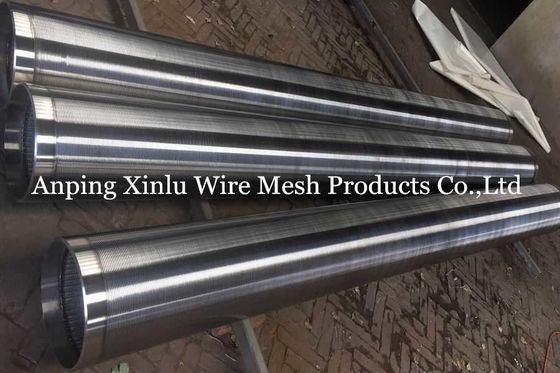

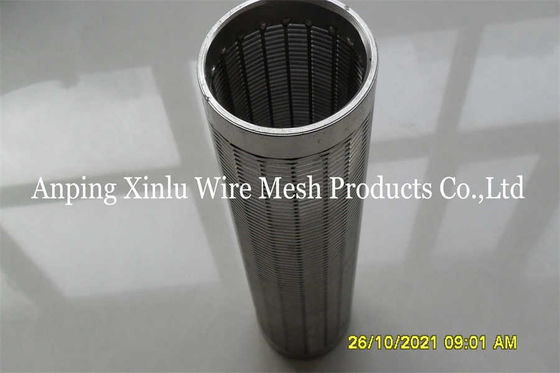

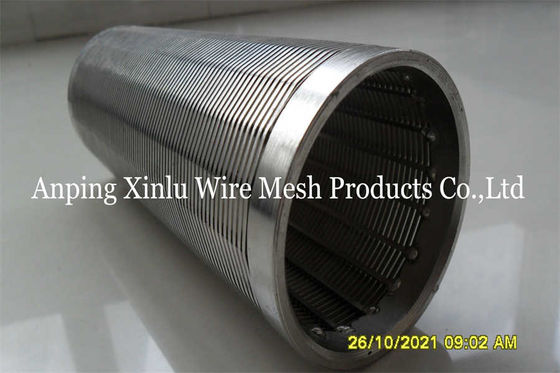

V Wire Wrap Johnson Wasserschirm Rohr
Wedge Wire Screen wird weltweit für Wasser-, Öl- und Gasquellen weit verbreitet und ist der vorherrschende Bildschirmtyp, der in der Wasserbrunnenindustrie verwendet wird.

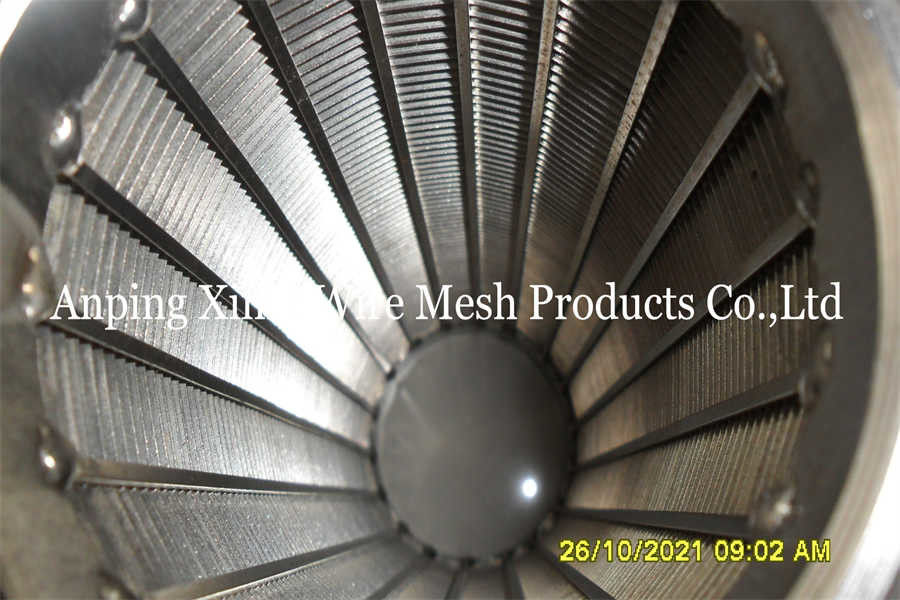

Der geschweißte Edelstahldraht-Wickelschirm besteht aus Stangen und Profildraht. Der Stange kann rund, dreieckig oder trapezförmig sein. Der Profildraht ist dreieckig (V-förmig).Diese Art von Keildrahtschirm hat eine Struktur und hohe offene FlächeDer Draht wird durch Schweißen an den Stäben befestigt, wodurch starre Einheiten mit hohen Festigkeitsmerkmalen bei minimalem Gewicht erzeugt werden.Schlittenöffnungen für Bildschirme werden hergestellt, indem der Außendraht aufeinanderfolgend gedreht wird, um die gewünschte Schlittengröße zu erhaltenAlle Schlitze sollten sauber und frei von Schürfen und Schnitten sein. Jede Schlitze zwischen benachbarten Drähten ist V-förmig, aus der speziellen Form des Drahtes, der zur Bildung der Bildschirmoberfläche verwendet wird.Die V-förmigen Öffnungen sind nicht verstopfbar, am engsten an der Außenseite und breiter nach innen.
Wedge Wire Screen kann sowohl in Gravel Pack als auch in Stand Alone Screen (direkte Aufbewahrung) -Anwendungen verwendet werden.Art des Materials, die Geometrie und die Abmessungen der Bildschirmschlitze usw.
Merkmale und Vorteile
1.V-förmige SchlitzeÖffnungen in Form eines V, die sich nach innen öffnen, erlauben es Teilchen, die nur knapp kleiner als die Breite des Schlitzes sind, zu passieren.Diese Partikel würden sich im Bildschirm festhalten und ihn verstopfen..
2.Sehr große offene FlächeDiese Konstruktion ermöglicht eine kontinuierliche Öffnung und somit ist die Öffnung für Wasser mehr als zweimal größer als bei herkömmlichen Schachtrohren jeder Größe und Öffnung.Dies erlaubt mehr Wasser bei viel geringeren Reibungskopfverlust und die Effizienz des Rohrbrunnens wird deutlich verbessert.
3.Eine bessere SandfiltrationAufgrund des spezialisierten Herstellungsprozesses ist ein breites Spektrum an Schlitzöffnungen bis 0,15 mm verfügbar, um eine richtige Auswahl der Schlitzöffnung je nach Sandgröße in einem bestimmten Bereich zu ermöglichen.Dies ermöglicht eine bessere Sandkontrolle und eine geringere Pumpenwartung sowie eine längere Lebensdauer von Rohrbrunnen.
4.Niedrige WartungskostenTrennung an der Bildschirmoberfläche, die leicht durch Schaben oder Rückwaschen gereinigt werden kann.
5.Maximale ProzessleistungPräzise und kontinuierliche Schlitzöffnungen, die zu einer genauen Trennung ohne Verlust von Medien führen.
6.EnergieeinsparungDurch die Verringerung der Reibkopfverluste und die Erhöhung der Entladung reduziert die Pumpenbelastung die Energie, die zur Pumpe der gleichen Wassermenge benötigt wird.
7.Chemie- und Wärmebeständigkeit Eine Vielzahl von korrosionsbeständigen Edelstahlmaterialien und viele exotische Legierungen, die für hohe Temperaturen und Druck geeignet sind.mit einer Breite von mehr als 20 mm,Die V-förmigen Öffnungen, die nicht verstopft werden sollen, sind am äußeren Ende am engsten und breiten sich nach innen aus.Kontinuierliche Schlittschirme bieten mehr Einlassfläche pro Bildschirmoberfläche als jede andere ArtFür jede gegebene Spaltgröße hat diese Art von Bildschirm eine maximale offene Fläche.
Anwendungen
Vertikale Öl- und Gasbrunnen und Wasserbrunnen
Schlitz: Form 0,1 mm, Toleranzen: ± 0,05 mm.
Höchstlänge: 6000 mm.
Durchmesser: von 25 mm bis 1200 mm.
Material: Kohlenstoffarmer, kohlenstoffarmer verzinkter Stahl (LCG), Edelstahl (304, 304L, 316, 316L usw.).
Endverbindung: Einfache, abgeschrägte Enden für das Schweißen mit Stirn oder mit Gewinde.
V Wire Wrap Johnson Wasserschirm Rohr Spezifikation
|
Größe
(INCH)
|
Überdosierung
(MM)
|
Schnittstelle
(MM)
|
Längen
(M)
|
Zusammenbruch
Stärke
(BAR)
|
ZEITIG
Gewicht
(Tonne)
|
Wrap-Wire ((Breite*Höhe)
(MM)
|
RODS
(MM)
|
| 3-1/2 |
88.9 |
1.0 |
3 |
> 22 |
10.2 |
2.3x3.5 |
3.8MM/22 |
| 4-1/2 |
114.3 |
1.0 |
3 |
> 28 |
11.5 |
2.3x3.5 |
3.8MM/22 |
| 6-5/8 |
168.3 |
0.75 |
5.8 |
> 40 |
12.8 |
2.3x3.5 |
3.8MM/32 |
| 6-5/8 |
168.3 |
1.0 |
5.8 |
>33 |
12.8 |
2.3x3.5 |
3.8MM/32 |
| 6-5/8 |
168.3 |
0.63 |
5.8 |
> 83 |
45 |
3.2x6.0 |
6.0MM/32 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 34 |
21.9 |
2.3x3.5 |
3.8MM/48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 50 |
38.2 |
3.0x5.0 |
4.0MM/48 |
| 8-5/8 |
219.1 |
1.0 |
5.8 |
> 60 |
46 |
3.2x6.0 |
5.0MM/48 |
| 10-3/4 |
273.1 |
0.75 |
5.8 |
> 50 |
32.9 |
2.3x3.5 |
4.9MM/55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 60 |
39.5 |
3.0x5.0 |
4.9MM/55 |
| 10-3/4 |
273.1 |
1.0 |
5.8 |
> 100 |
48 |
3.2x6.0 |
5.0MM/55 |
| 12-3/4 |
323.9 |
1.0 |
5.8 |
> 120 |
37.2 |
3.0x5.0 |
4.0MM/50 |
| 14 |
355.6 |
1.0 |
3 |
> 80 |
37.8 |
3.0x5.0 |
4.0MM/59 |

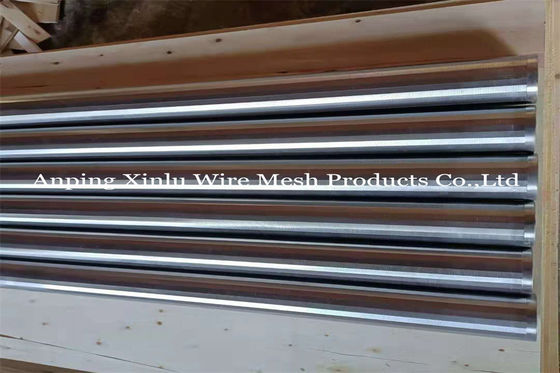

Verpackung des Wasserbrunnenschutzrohrs aus Stahl:
Verpackung aus Plastikblasen
Durchsichtige Plastiktüte im Inneren, gewebte Tasche im Außen
Holzkisten
Paletten
Vorteile von V / Wedge Wire Screen Pipe:
Nicht verstopfbare Fähigkeiten
Selbstversorgung
Hohe Abreaktionsbeständigkeit
Große offene Fläche
Bessere Filtration von Sand
Energieeinsparung
Mindestmögliche Kosten
Lange Lebensdauer
Höchstdurchflussfähigkeit
Verwendung:
Wasserbrunnen
Fruchtsaft
Bier
Wasserversorgungssysteme
Raffinerie und Petrochemie
Filtergeräte
Trommelfilter
Sandkontrolle
Grundwasser
Pumpfilter
Motorfilter
Entwässerung
Arzneimittel
Abwasserbehandlung
OEM-Dienst:
Wir können Produkte nach den Bedürfnissen unserer Kunden herstellen.
Material: Edelstahl 304, 316L, kohlenstoffarmer Stahl
Durchmesser: Mindestdurchmesser 32 mm, Höchstdurchmesser 1270 mm
Länge: Ein einzelnes Rohr kann bis zu 6 Meter lang sein
Wir können Lücken von 0,1-50mm produzieren.
Verbindungen: In der Regel sind an beiden Enden des Rohres Verbindungen wie Flansche, Schweißringe oder Fäden vorhanden, damit die Rohre miteinander verbunden werden können, um
- - - - - - - - -
Anping XinLu Wire Mesh Products Co., Ltd. ist ein Hersteller und Exporteur von Keildrahtschirmprodukten.
Siehe auch Artikel 2 Absatz 1 Buchstabe a.
Häufig gestellte Fragen
F: Sind Sie Handelsunternehmen oder Hersteller?
A: Wir sind Hersteller.
F: Was sind die Informationen, die benötigt werden?
A: Material, Schlitz (Meshgröße), Durchmesser/Breite, Länge, Endart/Rahmengröße, Menge, Verwendung usw.
F: Wie lange dauert Ihre Lieferzeit?
A: Es dauert 3-5 Tage, wenn die Ware auf Lager ist; für die Massenbestellung hängt es von der Menge ab.
F: Könnten Sie eine kostenlose Probe liefern?
A: Ja, es ist für kostenlose Proben verfügbar, aber die Kunden müssen die Frachtkosten bezahlen, die in der folgenden Reihenfolge abgezogen werden können.
F: Welche Zahlungsbedingungen haben Sie?
A: 30% T/T als Anzahlung, der Restbetrag vor Versand.
F: Wie kann ich die Qualität Ihrer Produkte bestätigen?
A: Während der Produktion können Ihnen einige Proben zur Qualitätsbestätigung geliefert werden. Aber die Kunden müssen die Frachtkosten bezahlen.
F: Wie machen Sie unser Geschäft langfristig und gute Beziehung?
A: Effektive Kommunikation; Qualitätsprodukte, wettbewerbsfähige Preise, rechtzeitige Lieferung, rücksichtsvoller Service usw.
Wasserentwässerung Sandkontrolle V Drahtbildschirm Produktionsprozess undBilder:
