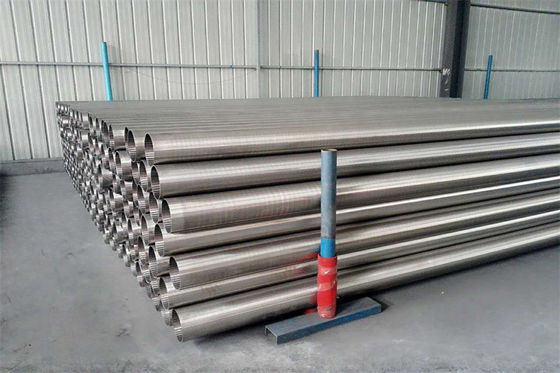

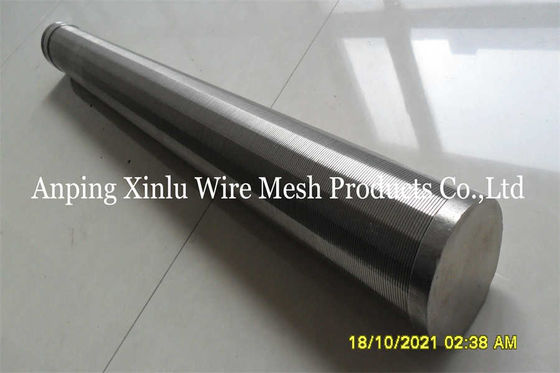

50mm geschweißte Profil-Draht-ununterbrochene gekerbte Schirm-Rohre mit Keil-Unterstützung
Wasserbrunnenfilter, perfektes Rundungsschirmrohr, Profildrahtfilterrohr, Keildrahtschirm, Draht wickelte Schirm, Schirmrohr, Filterrohr, Sandsteuerbrunnenfilter, Ölbrunnenfilter, v-Drahtschlitzschirm, Stange basierter ununterbrochener Schlitzschirm, Drahtwundedelstahlfilterrohr, Johnson-Brunnenfilter, ununterbrochener Schlitzbrunnenfilter, Drahtschirm, Johnson-Schirm, Draht-Edelstahl-Brunnenfilter Johnsons V ein
Ununterbrochene Schlitz-Schirmrohre sind geschweißte Strukturen mit den Stützprofilen, die Stangen in der axialen Richtung der Rohr- und Oberflächenprofile sind-, die um die Stützprofile spiralförmig sind.

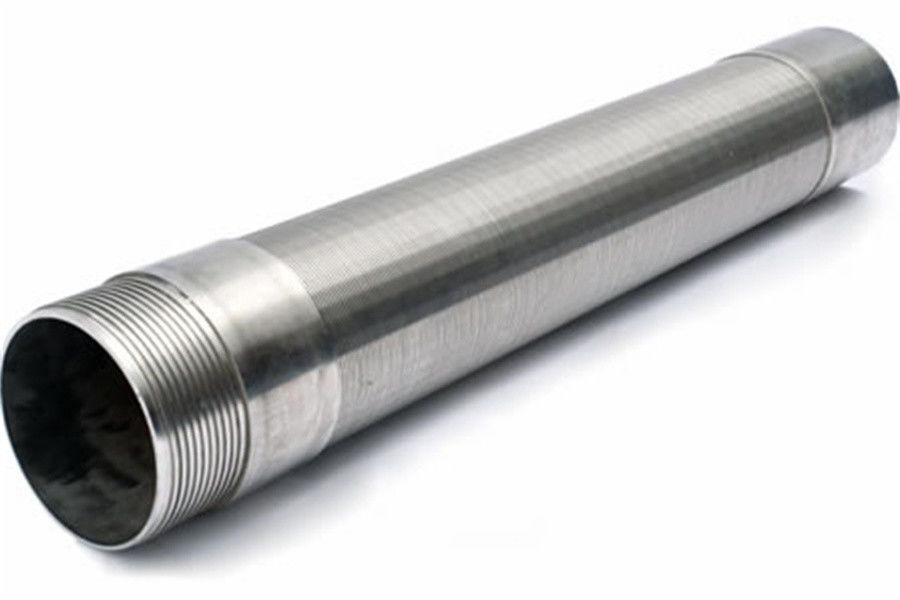

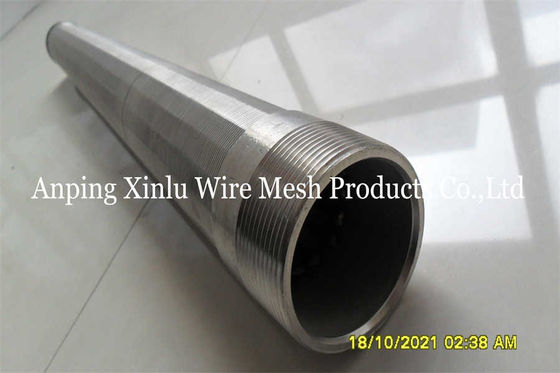

Ununterbrochene Schlitz-Schirmrohre werden direkt auf einer Maschine hergestellt. Sie haben den einzigartigen Vorteil von sehr genauen, schmalen Schlitzöffnungen und perfekte Rundung alle in einer. Schlitzrohre können mit den notwendigen Abschlussstücken für Zubehöre und/oder Verstärkungen versehen werden.
Standardbau von ununterbrochenen Schlitz-Schirmrohren (spezieller Bau ist auf Anfrage möglich), die Bezeichnung eines Schlitzrohrs beschreibt seinen Bau, wie folgt:
Oberflächendraht/Stützdraht × Zahl von Stützdrähten. Beispiel: 12S/Q25 × 8.
Dies heißt, dass der Profildraht 12S ist. Der Stützdraht ist- Q25 und es gibt 8 Stützdrähte, die über 360° äquidistant sind.
Ununterbrochene Schlitz-Schirmrohre mit Maßen und/oder Toleranzen anders als jene unten beschriebenen, sind auf Anfrage verfügbar.
PROFIL-KOMBINATIONEN
| Oberflächenprofile |
Stützprofile |
Min.-Durchmesser Millimeter |
Min. Schlitzbreite Millimeter |
| 10S |
Q25 |
21 |
0,10 |
| 11S |
Q20 oder Q25 |
23 |
0,030 |
| 12S |
22S |
30 |
0,050 |
| 12S |
Q25 |
23 |
0,030 |
| 12S |
Q35 |
30 |
0,050 |
| 18S |
22S oder Q35 |
30 |
0,050 |
| 18S |
Q25 |
25 |
0,030 |
| 18S |
D45 |
300 |
0,20 |
| 18S |
10 × 3 |
300 |
0,20 |
| 22S |
22S oder Q35 |
45 |
0,10 |
| 22S |
D45 oder 10 × 3 oder 25 × 3 |
300 |
0,20 |
| 28S |
Q35 |
215 |
0,20 |
| 28S |
D45 oder 10 × 3 oder 25 × 3 |
300 |
0,20 |
| 34S |
Q35 |
300 |
0,20 |
| 34S |
D45 |
300 |
0,20 |
| 34S |
10 × 3 oder 25 × 3 |
300 |
0,20 |
| 42S |
Q35 oder D45 |
300 |
0,20 |
| 42S |
10 × 3 oder 25 × 3 |
300 |
0,20 |
DURCHMESSER
| Außendurchmesser in Millimeter |
Zahl von Stützprofilen |
| 30 |
8 |
| 45 |
10 |
| 57 |
12 |
| 70 |
18 |
| 85 |
18 |
| 97 |
20 |
| 110 |
24 |
| 137 |
30 |
| 164 |
36 |
| 215 |
48 |
| 268 |
48 |
| 305 |
40 |
| 380 |
48 |
| 460 |
60 |
| 510 |
64 |
| 625 |
80 |
| 914 |
180 |
Allgemeintoleranzen (festere Toleranzen sind auf Anfrage durch den Gebrauch von speziellen Techniken möglich).
| Schlitz-Größe: |
± 0.030mm
(max. ± 0,030)
± 0.1mm
(max. ± 0,2) |
für O.D.-≤ 300mm
für O.D. > 300mm |
| Durchmesser |
± 0.3mm
± 0.5mm
± 2.5mm |
Ø < 164mm="">
164 <>
Ø > 300mm |
| Länge |
± 2mm
± 4mm |
Ø-≤ 300mm
Ø > 300mm |
SPEZIELLE EIGENSCHAFTEN:
AUFGEHOBENES PROFIL
Normaler Bau von Schlitzrohren lässt Fluss heraus in zur Filtration zu. Jedoch Fluss-in - -heraus zum Bau seien Sie auch möglich.
Dieser Bau kann auch benutzt werden, wenn das Schlitzrohr als Druckrohr für ein anderes Filter-Material benutzt wird, damit nur der Keil in Verbindung mit dem Medium ist, zum des offenen Gebiets zu erhöhen. Er ist kann in der Filtrationslösung immer gefunden werden.
VARIABLE SCHLITZ-ÖFFNUNG
Zu den speziellen Zwecken sind variable Schlitzöffnungen für alle Durchmesser möglich.
UNUNTERBROCHENE ZYLINDER
Indem man viele Stützprofile verwendet, kann ein axialer Schlitz erreicht werden. Diese Filterelemente werden ununterbrochene Zylinder genannt.
